Vetor Do Campo Eletrico

O vetor do campo eletrico é uma ferramenta fundamental da eletrostática que descreve, em cada podo do espaço, a força que uma carga de teste sentiria devido a outras cargas presentes. Representado por setas em diagramas de linha de campo, o vetor aponta na direção que uma carga positfica seguiria e tem intensidade proporcional à força por unidade de carga. Compreender o campo elétrico vetorial permite interpretar distribuições de carga contínuas, calcular forças sobre cargas pontuais e visualizar como superfícies condutoras modificam a configuração do espaço.

O que é e como se define o vetor do campo elétrico

O vetor do campo elétrico, denotado por \(\vec{E}\), é definido como a força \(\vec{F}\) atuante sobre uma carga de prova \(q_0\) (uma carga suficientemente pequena para não perturbar a distribuição original) dividida por essa carga:

\(\vec{E} = \frac{\vec{F}}{q_0}\)

A unidade no Sistema Internacional é newton por coulomb (N/C), equivalente a volt por metro (V/m). A direção do vetor em cada região indica o sentido da força que uma carga positiva experimentaria, enquanto a magnitude informa a intensidade dessa força. Para distribuições contínuas, o campo resultante é obtido integrando-se as contribuições de cada elemento de carga usando a lei de Coulomb para pequenos trechos, aproveitando a superposição vetorial.

Lei de Coulomb para um ponto e a superposição vetorial

A lei de Coulomb fornece a força entre duas cargas pontuais, mas, para encontrar o vetor do campo elétrico produzido por uma carga pontual \(Q\), usamos a relação \(\vec{E} = \frac{1}{4\pi \varepsilon_0} \frac{Q}{r^2} \hat{r}\), onde \(\hat{r}\) é o vetor unitário que indica a direção desde a carga fonte até o ponto de interesse. Quando há múltiplas cargas, o campo total em um ponto é a soma vetorial de todos os campos individuais:

• Calcule o vetor posição do ponto em relação a cada carga fonte;
• Determine a magnitude usando \(\frac{1}{4\pi \varepsilon_0} \frac{|q_i|}{r_i^2}\) e o sinal de \(q_i\) para definir se o vetor aponta para longe (positivo) ou em direção à carga (negativo);
• Some todos os vetores em componentes cartesianas ou utilize simetrias para simplificar.

Essa abordagem vetorial é essencial para configurações que não exibem simetria esférica, cilíndrica ou plana, pois apenas a decomposição em componentes permite obter o resultado corretamente.

Campo elétrico de distribuições contínuas: densidade de carga e integração

Para superfícies, linhas ou volumes carregados, substituímos a soma por uma integral. A densidade de carga linear \(\lambda\), superficial \(\sigma\) ou volumétrica \(\rho\) define quanta carga está distribuída em cada região. O campo elétrico vetorial em um ponto \(P\) é obtido integrando a contribuição de cada elemento \(dq\):

\(\vec{E}(P) = \frac{1}{4\pi \varepsilon_0} \int \frac{dq}{r^2} \hat{r}\)

Em problemas simétricos, a integração pode ser simplificada reconhecendo que certos componentes se cancelam e o vetor resultante segue uma direção preferencial. Por exemplo, uma linha retilínea infinitamente longa com densidade \(\lambda\) produz um campo que varia como \(1/r\) e aponta radialmente em relação à linha. A escolha do elemento de integração (uma fatia, um anel ou um disco) depende da geometria e da variável que facilita a descrição do vetor posição e vetor de deslocamento.

Propriedades vetoriais e regras de simetria

O vetor do campo elétrico obedece ao princípio da superposição, o que significa que campos de diferentes fontes somam-se vetorialmente ponto a ponto. Isso implica que, em regiões onde as cargas se anulam, o vetor pode ter magnitude zero mesmo havendo cargas próximas. Em eletrostática, o campo é conservativo, e sua linha de força nunca forma laços, partindo de cargas positivas e terminando em cargas negativas. Para superfícies condutoras em equilíbrio eletrostático:

• O campo no interior é nulo;
• Logo na superfície, o vetor é perpendicular à ela e sua intensidade é proporcional à densidade de carga superficial local;
• Qualquer componente tangencial implicaria movimento de cargas até o equilíbrio ser alcançado.

Essas regras permitem traçar linhas de campo para configurações como esfera carregada, casca cilíndrica ou placas paralelas, sempre respeitando a direção e o caráter vetorial do campo.

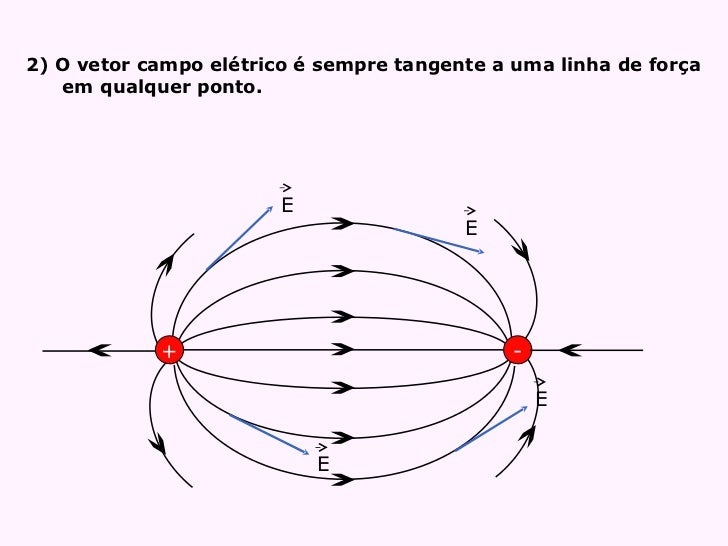

Visualização e interpretação gráfica do campo vetorial

Representar o campo elétrico vetorial graficamente envolve desenhar linhas de campo ou usar diagramas de setas em uma grade. Linhas de campo indicam a direção do vetor em vários pontos, e a densidade relativa das linhas transmite a magnitude do vetor. Em softwares de simulação, vetores podem ser mostrados em uma grade ou como setas coloridas que variam de comprimento, facilitando a identificação de regiões de alta intensidade e zonas de anulação. Interpretar corretamente esses diagramas exige atenção à continuidade do vetor e ao fato de que linhas que se afastam indicam distribuição de carga positiva, enquanto que se aproximam apontam para carga negativa.

Aplicações práticas e cálculo em situações do cotidiano

O domínio do vetor do campo elétrico é essencial em diversas áreas, desde o projeto de cabos de transmissão até o desenvolvimento de sensores de carga e dispositivos de microeletrônica. Ao projetar um capacitor de placas paralelas, por exemplo, assume-se que o campo entre as placas é uniforme e pode ser calculado como \(\vec{E} = \frac{\sigma}{\varepsilon_0} \hat{n}\), com \(\hat{n}\) indicando a direção da placa positiva para a negativa. Em sistemas de aterramento e blindagem, a análise vetorial ajuda a prever como cargas residuais se distribuem e como um campo externo pode ser mitigado. O entendimento preciso do vetor permite ainda prever o movimento de partículas carregadas em aceleradores e em equipamentos de diagnóstico médico.

Perguntas frequentes

Como calcular o vetor do campo elétrico para uma distribuição irregular de carga?

Divida a distribuição em pequenos elementos de carga \(dq\), calcule a contribuição vetorial de cada elemento usando a lei de Coulomb e some todos os vetorialmente, preferindo coordenadas que simplifiquem a integral.

O que acontece com o vetor do campo elétrico dentro de um condutor em equilíbrio eletrostático?

O vetor do campo elétrico no interior de um condutor em equilíbrio é nulo, pois as cargas se redistribuem na superfície para anular qualquer campo interno.

Por que a direção do vetor do campo elétrico é importante para cargas negativas?

A direção indica a força que uma carga positiva sentiria; para uma carga negativa, a força é oposta à direção do vetor, ou seja, ela é atraída para regiões de maior potencial elétrico.

Como a simetria afeta o cálculo do vetor do campo elétrico?

A simetria permite reduzir a integral multidimensional a uma dimensão ou identificar cancelamentos de componentes, tornando o cálculo do campo elétrico vetorial mais prático e evitando cálculos desnecessários de cada ponto.
