Seção Meridiana Do Cilindro

A seção meridiana do cilindro é um dos elementos fundamentais para o correto encaixe e funcionamento de peças cilíndricas em diversas aplicações, desde componentes mecânicos até estruturas de engenharia. Compreender sua geometria, tolerâncias e comportamento sob carga é essencial para projetos robustos e duráveis.

O que é a seção meridiana do cilindro

Definição geométrica e contexto técnico

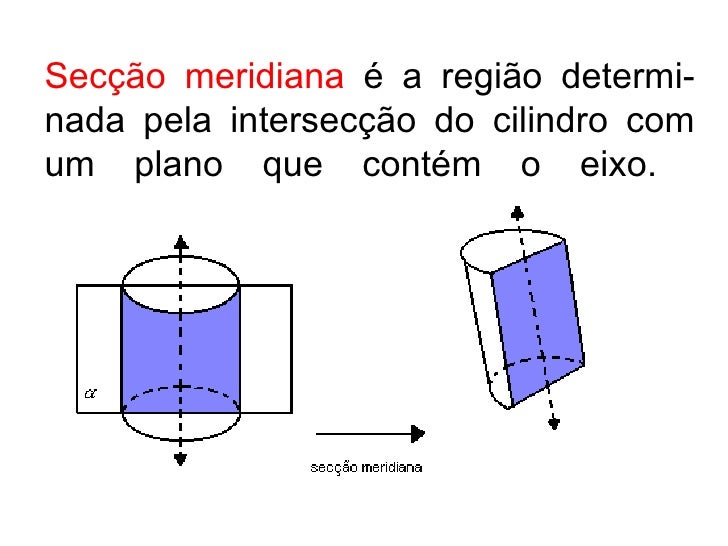

A seção meridiana do cilindro corresponde a um corte longitudinal que atravessa o eixo central da peça, revelando sua estrutura interna e externa ao longo de um plano que contém o eixo. Em termos práticos, imagine cortar um cano ou um par de rolo ao meio, no sentido da altura, expondo a superfície cilíndrica como um retângulo curvado. Essa visão permite analisar características como espessura, rugosidade, ovalização e eventuais desvios que podem comprometer o ajuste com outras peças.

Importância na engenharia e no projeto

Planejamento, análise e qualidade

Na engenharia mecânica e civil, a seção meridiana do cilindro é crucial para validar se um componente atende às especificações de projeto. Ela possibilita a medição precisa de parâmetros como diâmetro, run-out, concentricidade e faceamento. Além disso, auxilia na identificação de falhas de fabricação, como desigualdades de parede ou distorções que gerariam vibração, vazamentos ou desgaste prematuro em máquinas e estruturas.

Características geométricas e dimensões

Medidas críticas e parâmetros de controle

• Diâmetro maior e menor: Na seção meridiana, observa-se o diâmetro máximo e mínimo da superfície cilíndrica, fundamentais para calcular o jogo ou a interferência com outras peças.
• Rugosidade superficial: A análise da seção permite avaliar a rugosidade média e os picos que podem influencinar diretamente no atrito, desgaste e vedação.
• Desvio de circularidade e ovalização: Medidas obtidas na seção ajudam a identificar se o cilindro mantém uma forma circular uniforme ou se apresenta achatamentos irregulares ao longo do eixo.

Métodos de inspeção e medição

Técnicas de avaliação e instrumentos utilizados

A avaliação da seção meridiana do cilindro pode ser feita por diversos métodos, que variam desde medições manuais até tecnologias de alta precisão. Escolher a técnica adequada depende da tolerância exigida, do material e da geometria da peça.

1. Micrômetros e paquímetros digitais: Indicadores para verificar diâmetros e diferenças entre seções em pontos específicos.
2. Medidores de run-out e tricômetros: Avaliam o desvio radial e a verdade geométrica da superfície cilíndrica.
3. Sensoriamento remoto e imagens 3D: Sistemas que mapeiam toda a superfície para criar um modelo da seção meridiana e comparar com o CAD.

Tolerâncias e requisitos de fabricação

Normas, ajustes e controle de qualidade

As tolerâncias associadas à seção meridiana do cilindro são definidas em normas técnicas e especificações de projeto. Essas regras estabelecem limites aceitáveis para desvios de forma, posicionamento e dimensões. Fabricantes utilizam planos de controle de qualidade que incluem inspeção inicial, em processo e final, garantindo que cada peça esteja dentro dos parâmetros exigidos para seu uso previsto, seja em automóveis, máquinas agrícolas ou componentes aeroespaciais.

Aplicações práticas e exemplos de uso

Setores que dependem da análise da seção meridiana

• Indústria automotiva: Pistões, cilindros de motor e eixos de transmissão dependem de perfis cilíndricos precisos para selagem e eficiência.
• Engenharia mecânica: Rolamentos, buchas e componentes de máquinas industriais são projetados considerando a geometria da seção meridiana para evitar falhas.
• Construção civil: Estruturas tubulares, como colunas e calhas, são analisadas em seção para resistência, alinhamento e instalação correta.

Resumo dos principais pontos

• A seção meridiana do cilindro é o recorte longitudinal que expõe a geometria interna e externa da peça.
• Essa análise é essencial para validar dimensões, formas e qualidade em projetos de engenharia.
• Características como diâmetro, rugosidade e desvios de circularidade são medidas a partir da seção meridiana.
• Métodos de inspeção variam de manuais a tecnológicos, conforme a tolerância exigida.
• Tolerâncias e normas definem os limites aceitáveis para cada aplicação.
• Setores como automotivo, mecânico e civil dependem desse controle para segurança e funcionalidade.

Perguntas frequentes

Como medir a seção meridiana de um cilindro com precisão?

Utilize instrumentos como micrometros, paquímetros digitais ou medidores de run-out, alinhados a padrões de referência e, quando necessário, sistemas de imagens 3D para mapeamento completo.

O que significa ovalização na seção meridiana de um cilindro?

Ovalização é quando a seção meridiana apresenta um formato oval em vez de circular, indicando desigualdade de diâmetros ao longo do eixo e comprometendo o ajuste dinâmico.

Por que a rugosidade da seção meridiana é importante?

A rugosidade influencia o atrito, a lubrificação e o selamento entre peças, afetando diretamente desempenho, vida útil e eficiência energética de máquinas e estruturas.

Quais são as normas que regulam as tolerâncias da seção meridiana?

Normas como ISO, ABNT e ASTM estabelecem limites de desvio de forma, concentricidade e dimensões, sendo aplicadas conforme o setor de atuação e critério de projeto.
