Instrumentos De Medicao Eletrica

Descubra, de forma prática e objetiva, quais são os principais instrumentos de medida elétrica, como utilizá-los com segurança e quais os erros mais frequentes a serem evitados no dia a dia do técnico e do engenheiro.

O que você vai aprender sobre instrumentos de medida elétrica

Este guia prático foi criado para apresentar de forma clara os principais instrumentos de medida elétrica, abordando desde a seleção até a aplicação correta em diferentes cenários. Ao final, você terá familiaridade com as funções essenciais, as especificações relevantes e os procedimentos que garantem resultados precisos e seguros, seja em ambiente de laboratório, de instalação ou de manutenção.

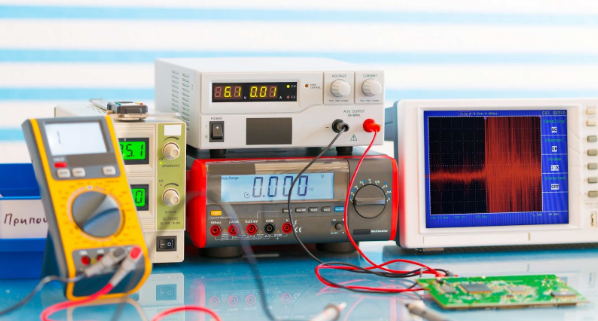

Quais são os instrumentos de medida elétrica mais usados no mercado

Antes de entrar em detalhes sobre o uso e as características, é importante mapear quais são os instrumentos de medida elétrica mais empregados em diversas áreas da eletricidade. Cada ferramenta traz particularidades que a tornam adequada para determinada tarefa, desde a simples verificação de presença de tensão até análises detalhadas de qualidade de energia.

1. Multímetro digital: versátil para medição de tensão, corrente e resistência, com alta precisão e recursos adicionais como teste de diodo e frequência.
2. Osciloscópio: indicado para visualizar formas de onda, analisar ruídos, distorções e transientes em sinais elétricos, sendo essencial em eletrônica e automação.
3. Amperímetro: projetado especificamente para medir corrente elétrica, pode ser de ligação direta ou por meio de sensores de corrente, como HALL.
4. Voltmíter: focado exclusivamente na medição de tensão, oferece alta impedância para evitar impacto no circuito durante a leitura.
5. Wattímetro: utilizado para medir potência ativa, reativa e aparente, sendo amplamente aplicado em testes de eficiência energética.
6. Medidor de fase: auxilia na identificação da fase e no balanceamento de cargas, garantindo alimentação correta e segura.
7. Megômetro: focado na medição de isolamento, é indispensável para testes de aterramento e verificação de degradação de óleos e materiais isolantes.
8. Transformador de corrente (TC): converte grandes valores de corrente em valores menores e seguros para medição e proteção.
9. Sensor de corrente HALL: permite medição não invasiva, sendo muito utilizado em sistemas embarcados e monitoramento remoto.

Como escolher e usar o multímetro digital com segurança

O multímetro digital é, provavelmente, o instrumento de medida elétrica mais presente em qualquer equipe técnica. Sua versatilidade exige, no entanto, conhecimento sobre as funções, faixas de medida e regras de segurança para evitar danos ao equipamento e riscos ao usuário.

1. Verifique o nível de proteção: utilize sempre equipamentos com categoria de CAT adequada ao ambiente, como CAT III para instalações energizadas.
2. Confirme a compatibilidade de tensão: certifique-se de que o multímetro suporta a tensão de operação prevista, considerando picos e sobretensões.
3. Inspecione os leads e conectores: antes de medir, observe se os cabos estão em bom estado, sem rachaduras ou exposição de fios.
4. Configure a função corretamente: selecione a medida de corrente, tensão continua ou alternada, resistência ou capacitância conforme a necessidade.
5. Meça a corrente em série: para leitura de corrente, insira o multímetro no circuito de forma串联, garantindo que a configuração esteja em série e não em paralelo.
6. Use a escala adequada: prefira começar com uma escala alta e vá ajustando para baixo, evindo sobrecarga e obtendo maior precisão.
7. Desative a função HOO ou retenção: após a medição, limpe o display e trave o multímetro em função segura para evitar acionamento acidental.
8. Registre os dados em condições estáveis: espere a estabilização do sinal antes de anotar a leitura, especialmente em medições dinâmicas ou com oscilações.

Quais são os erros mais comuns ao usar instrumentos de medida elétrica

Mesmo equipamentos robustos e bem calibrados podem apresentar resultados inconsistentes quando utilizados de forma inadequada. Identificar e corrigir esses enganos é essencial para assegurar a qualidade das medições e a integridade dos processos.

• Não verificar a autenticade da conexão: medir sem garantir que o circuito esteja devidamente isolado pode levar a leituras enganosas e perigosas.
• Ignorar a impedância de entrada: instrumentos com baixa impedância podem alterar o comportamento do circuito, especialmente em medições de tensão de alta impedância.
• Utilizar escala inadequada: trabalhar com escalas muito abaixo do valor esperado causa saturação; escalas muito altas reduzem a precisão visual.
• Conectar o polo incorreto: inverter os terminais de corrente ou tensão pode danificar o instrumento e colocar em risco a segurança do usuário.
• Não considerar compensação térmica: flutuações de temperatura influenciam a precisão de alguns instrumentos, especialmente em medições de resistência e tensão de referência.
• Manter o equipamento sujo ou úmido: poeira, graxa e condensação podem afetar a eletrônica e os pontos de contato, levando a oscilações e falhas.
• Não validar a calibragem: instrumentos fora de calibração geram dados distorcidos, comprometendo decisões críticas de projeto e controle.
• Usar extensões inadequadas: cabos de conexão com alta indutância ou capacitância podem introduzir atrasos e distorções em medições de sinal rápido.

Como garantir a precisão e a confiabilidade a longo prazo

Manter a performance de instrumentos de medida elétrica em nível ideal exige uma rotina de cuidados contínuos, alinhada às normas e boas práticas do setor. Uma abordagem preventiva reduz interrupções, retrabalho e riscos associados a falhas de medição.

• Estabeleça um plano de calibragem regular: sigas as recomendações do fabricante e as normas da área, realizando calibração em intervalos que atendam à criticidade da aplicação.
• Documente todos os ajustes e resultados: registros detalhados de calibragem, firmware e configurações permitem rastreabilidade e tomada de decisão embasada.
• Utilize equipamentos de proteção: invista em capas, sacos antiestáticos e tratores de aterramento para ampliar a vida útil e proteger contra ESD.
• Treine a equipe constantemente: atualize os profissionais sobre novas funções, tecnologias e procedimentos de segurança para alinhar práticas e reduzir riscos.
• Adote sensores e sondas apropriadas: selecione sondas com isolamento adequado, categoria de CAT compatível e resposta em frequência alinhada ao sinal medido.
• Valide a integridade do sistema: realize testes periódicos de aterramento, isolamento e resistência de conexão para identificar degradação precoce.

O que é um multímetro digital e para que serve?

O multímetro digital é um instrumento de medida elétrica que integra funções como voltagem, corrente e resistência em um único dispositivo, oferecendo alta precisão e facilidade de leitura através de display numérico.

Qual a diferença entre um osciloscópio e um multímetro?

Enquanto o multímetro mede grandezas elétricas pontuais em valores numéricos, o osciloscópio exibe a forma de onda do sinal ao longo do tempo, sendo essencial para análise de transientes, ruídos e distorções.

Como medir corrente com um amperímetro sem riscos?

Para medir corrente com segurança, certifique-se de que o amperímetro está em série com o circuito, utilização de conexões adequadas e que a corrente medida está dentro da faixa suportada pelo instrumento, evitando sobrecarga.

Quando devo usar um megômetro em instalações elétricas?

O megômetro deve ser utilizado para verificar o isolamento de cabos, enrolamentos de motor e equipamentos antes da energização, garantindo que não haja condutos que possam causar curto-circuito ou vazamento de corrente.

Qual a importância da categoria CAT em instrumentos de medida?

A categoria CAT indica o nível de proteção contra surtos em diferentes pontos da instalação, sendo fundamental para selecionar instrumentos que suportem as condições reais de operação e evitem falhas perigosas.
