Gráfico Do Movimento Retilíneo Uniforme

O gráfico do movimento retilíneo uniforme é um dos recursos mais práticos para entender como um corpo se desloca ao longo do tempo. Quando a velocidade é constante, o gráfico da posição em função do tempo forma uma linha reta, facilitando a visualização e a interpretação dos dados. Dominar a leitura e a construção desse gráfico ajuda em diversas áreas, desde o ensino fundamental até a física mais avançada.

Entendendo o movimento retilíneo uniforme

O movimento retilíneo uniforme (MRU) caracteriza-se pelo deslocamento em linha reta com velocidade constante. Isso significa que a magnitude e a direção da velocidade não variam durante o percurso. Como consequência, a aceleração é zero. Na prática, exemplos cotidianos incluem um trem andando em trilho reto sem acelerar ou frear e uma pessoas deslizando sobre um piso liso sem atrito.

As variáveis fundamentais do MRU são: a posição inicial (x₀), a posição final (x), a velocidade constante (v) e o tempo (t). A equação que define o movimento é x = x₀ + v ∙ t. Essa relação mostra que a posição muda de forma proporcional ao tempo, razão pela qual o gráfico do movimento retilíneo uniforme em um plano cartesiano apresenta um formato linear.

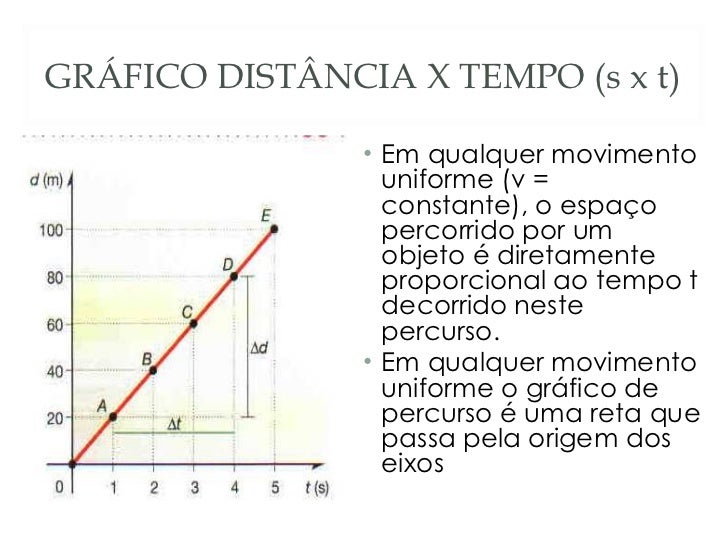

Identificando a inclinação no gráfico posição-tempo

No gráfico movimento retilíneo uniforme posição-tempo, o eixo horizontal geralmente representa o tempo (t) e o eixo vertical representa a posição (x). Um corpo em MRU traça uma reta cuja inclinação indica a velocidade. Se a inclinação é positiva, o corpo se afasta da origem; se é negativa, ele se aproxima; se é zero, o corpo permanece em repouso.

• Inclinação positiva e constante: velocidade positiva e uniforme.
• Inclinação negativa e constante: velocidade negativa e uniforme.
• Inclinação zero: velocidade nula, ou seja, o corpo não se move.

A inclinação da reta é calculada pela variação da posição dividida pela variação do tempo (Δx/Δt). Quanto maior o ângulo em relação ao eixo horizontal, maior será a rapidez. Portanto, o gráfico do movimento retilíneo uniforme não apenas confirma se o movimento é uniforme como também permite medir a velocidade diretamente.

Construindo um gráfico de MRU na prática

Criar um gráfico movimento retilíneo uniforme requer organizar os dados e seguir alguns passos simples. Primeiro, anote os instantes de tempo e as posições correspondentes. Em seguida, posicione esses pares ordenados no plano cartesiano e trace a linha que melhor representa a relação entre eles.

1. Escolha a escala adequada para os eixos, considerando o intervalo de tempo e posição.
2. Marque os pontos (t, x) obtidos a partir da tabela de dados ou da equação do movimento.
3. Ligue os pontos com uma régua, formando uma reta.
4. Verifique se a reta tem inclinação constante, reforçando que o movimento é uniforme.

É importante usar uma folha de papel milimetrado ou software de gráficos para evitar distorções. Uma boa prática é rotular os eixos com as unidades físicas e colocar um título claro, como “Gráfico de posição versus tempo para MRU”. Dessa forma, qualquer pessoa que analisar o gráfico do movimento retilíneo uniforme consegue interpretar os dados sem confusão.

Tabela comparativa de posições e tempos no MRU

Tempo (s)Posição (m)

0	0
1	2
2	4
3	6
4	8

Essa tabela ilustra um MRU com velocidade de 2 m/s. Ao transformar esses valores em um gráfico movimento retilíneo uniforme, a reta resultante cruza a origem e avança linearmente, confirmando que não há aceleração. A partir dela, é possível encontrar a posição em qualquer instante traçando uma linha vertical até a curva e, depois, uma horizontal até o eixo de tempo.

Resumo dos principais pontos sobre o gráfico do movimento retilíneo uniforme

• O gráfico do movimento retilíneo uniforme em posição-tempo é uma reta.
• A inclinação da reta representa a velocidade constante do corpo.
• Se a inclinação é zero, o corpo está em repouso.
• Construir o gráfico exige organizar pares de tempo e posição com escala adequada.
• Tabelas e equações ajudam a gerar os pontos que compõem a reta.

Perguntas frequentes sobre o gráfico do movimento retilíneo uniforme

Como identificar um MRU a partir do gráfico?

Se a curva no gráfico posição-tempo for uma reta com inclinação constante, o movimento é uniforme. Qualquer curvatura indica variação de velocidade.

O que significa inclinação negativa no gráfico movimento retilíneo uniforme?

Inclinação negativa significa que o corpo se desloca na direção oposta à positiva, ou seja, tem velocidade negativa, mas constante.

Posso usar o mesmo gráfico para velocidade variável?

Não. Para velocidade variável, o gráfico deixa de ser uma reta e assume formato curvo, indicando aceleração.

Como a velocidade aparece no gráfico?

A velocidade corresponde à inclinação da reta. Quanto maior o ângulo, maior a rapidez, desde que a inclinação seja constante.

O gráfico do movimento retilíneo uniforme pode ser curvado?

Não. Se o gráfico for curvado, o movimento não é mais uniforme, pois a velocidade está mudando ao longo do tempo.
